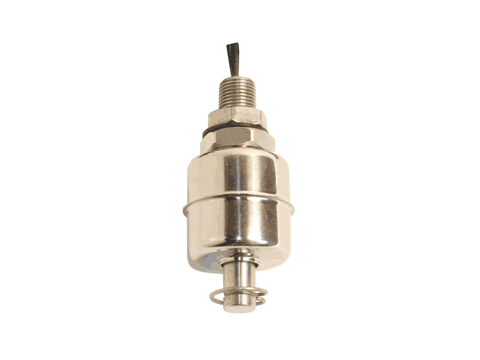

» Mini interruptores de nível mecânicos a boia - atuação vertical
Tipo: RF-3001D / RF-3501D / RF-4501D e RF-5001D
Introdução
Os mini interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação.
Funcionamento
Quando o campo magnético de um imã permanente colocado na boia de flutuação se aproxima de um “relé reed” inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado o contato é desfeito e o circuito elétrico abre.
Dados técnicos
| Tensão máxima de comutação | 220 Vca / 200 Vcc |
| Corrente máxima de comutação* | 0,5 A |
| Potência máxima de comutação* | 50 W |
| Pressão máxima | RF-3001D, RF-3002D: 10 kg/cm² RF-4501D, RF-4502D: 12 kg/cm² RF-4002D, RF-5001D, RF-5002D:30 kg/cm² RF-MH16R: 5 kg/cm² |
| Densidade do liquido (SG) | RF-3001D, RF-3002D, RF-3501D: 0,8 RF-4002D: 0,7 RF-4501D, RF-4502D: 0,65 RF-5001D, RF-5002D: 0,55 RF-MH50: 0,92 |
| Cabo de ligação | 2 x 22 AWG x 30 cm |
| Grau de proteção da saída elétrica | IP 66 |
| Temperatura de operação | -20 a 120°C |
| Material | Aço inox 304 |
| Instalação | Horizontal: RF3002D, RF4002D, RF4502D, RF5002D, RFMH50R Vertical: RF3001D, RF3501D, RF4501D, RF5001D |
| Contato | N.A ou N.F |
