» Temporizadores duplos
Tipo: SMS-38 e RMS-38
Introdução

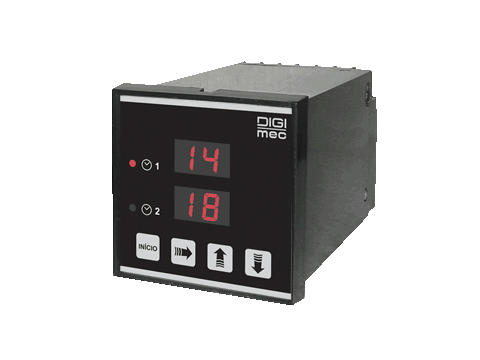

O temporizador duplo microprocessado SMS-38 foi projetado pela DIGIMEC para execução de ciclos de tempo na indústria de PANIFICAÇÃO. A programação dos tempos é feita pelo operador e os valores ficam gravados em memória EEPROM. De construção robusta, compacta e design moderno, estes temporizadores são montados em caixas padronizadas de 72x72 mm de frontal para embutir em painéis.
Principais Características
• Design moderno.
• Fácil programação.
• Alta precisão.
• Dois tempos programáveis.
• Duas saídas à relé independentes.
• Uma entrada para inibição.
• Uma entrada para partida / parada / reset.
• Tempos programáveis pelo teclado frontal.
• Ótima visualização.
• Operação memória com “tempo de baixa” ajustável.
Principais aplicações
• Indústrias da panificação.
• Outras onde se necessita de temporização de precisão, independente ou cíclica.
• Comando para motores com 2 velocidades
Funcionamento
Programa 1 (sem memória)
Programa 2 (com memória e tempo de baixa)
Consulte manual de instruções.
Diagrama(s) de ligação
Dados técnicos
| Alimentação ( -15 a +10%) | 110 ou 220 Vca ( especificar ) |
| Frequência da rede | 50 - 60 Hz |
| Consumo | 4 VA |
| Indicação digital | Display à leds vermelhos de alto brilho com 2 dígitos |
| Altura dos dígitos | 10 mm |
| Entrada p/ micro segurança | Contato seco (bornes 7 e 2) |
| Entrada partida / reset | Contato seco (bornes 7 e 4) |
| Tempo de processo | Duplo, independentes, ajustável de 00 a 99 minutos |
| Saída | Dupla, independente à relé NA 5A 250 Vca cos j = 1 (bornes 8 e 9 = T1 - bornes 9 e 10 = T2) |
| Temperatura ambiente | De trabalho: 0 a +50ºC De armazenamento: -10 a +65ºC |

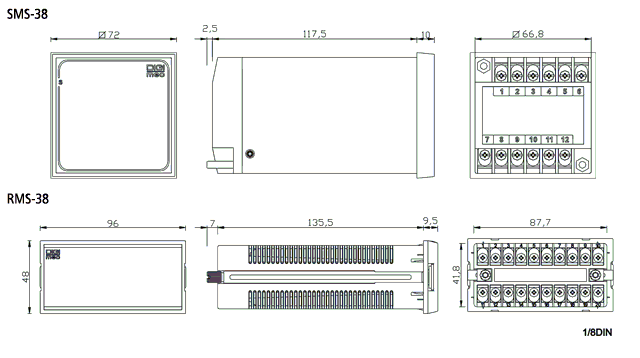

Dimensões (mm)
