» Temporizadores estrela triângulo com ajuste de intervalo
Tipo: JTYA e DTYA
Introdução
Os temporizadores eletrônicos da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em painéis. Fixados em trilhos DIN ou por parafusos mediante adaptador opcional.
APLICAÇÕES
Painéis e quadros elétricos ou onde o controle de tempo seja imprescindível.
Funcionamento
Estrela Triângulo: Os temporizadores comutam seus contatos para a posição de trabalho a partir de sua energização e retornam à posição de repouso após o intervalo de tempo ajustado em sua escala (T1). Os modelos JTY, DTY e MTY possuem um intervalo fixo de 50ms (T2). Os demais modelos, como JTYA, DTYA possuem um intervalo ajustável de 5 a 300 ms (T2), um segundo relé de saída comuta seus contatos para a posição de trabalho, e assim fica até que o aparelho seja desenergizado.

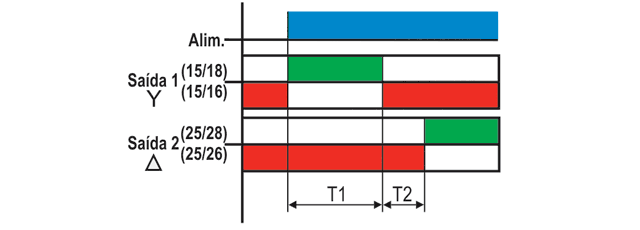

Diagrama(s) de funcionamento
Diagrama(s) de ligação
Dados técnicos
| Alimentação (+10% -15%) | 12, 24, 48 Vcc / 24 ,48, 110, 220 Vca (outros valores sob consulta) |
| Frequência da rede | 50 - 60 Hz |
| Consumo | 3 VA (aproximadamente) |
| Escalas | 0,5 - 1,5 - 3 - 6 - 15 - 30 - 60 seg 3 - 6 - 15 - 30 - 60 min 6 - 15 - 30 hs (outras sob consulta) |
| Precisão da escala | 6% fim de escala (a 25ºC) |
| Repetibilidade | 2% fim de escala (a 25ºC) |
| Histerese | <2% fim de escala (a 25ºC) |
| Tempo mínimo de reinicialização | 100 ms |
| Relé de saída | 5 Amp 250Vac Max. carga resistiva – reversível |
| Material dos contatos | AgCdO |
| Vida útil dos contatos | Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
| Temperatura ambiente | De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
| Umidade relativa de trabalho | 20 a 90% sem condensação |
| Material da caixa | Termoplástico |
| Terminais de saída | Parafusos com alojamento fixo |
| Grau de proteção da caixa | IP 51 |
| Grau de proteção nos terminais | IP 20 |
| Capacidade dos terminais | Fio: 2,5 mm² Condutor com terminal 2,5 mm² Cabo: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
| Dimensões (mm) | Caixa J: 22,5 x 75 x 74 (LxAxP) Caixa D: 22,5 x 75 x 98 (LxAxP) Caixa M: 56,5 x 71 x 108 (LxAxP) |
| Fixação | Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D) |

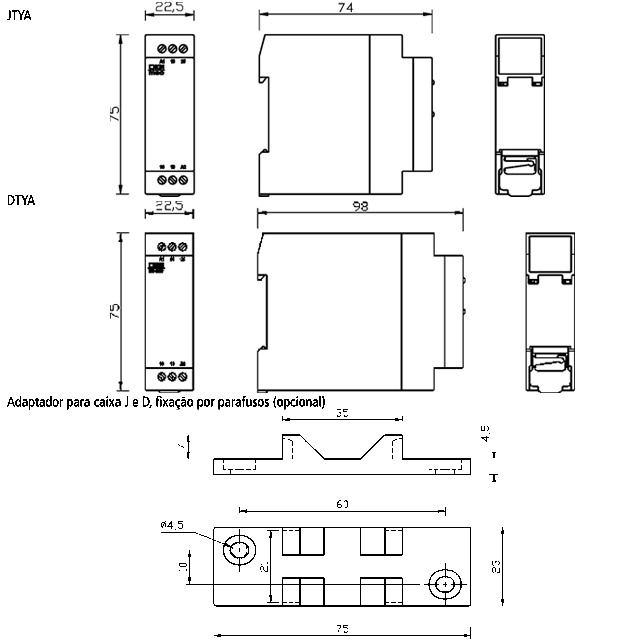

Dimensões (mm)
