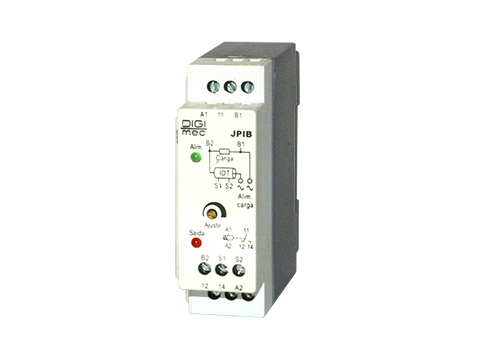

Tipo: JPIB-1, DPIB-1 e MPIB-1 e MPS-82
Os relés detectores de resistência queimada tipos JPIB-1, DPIB-1 e MPIB-1 foram desenvolvidos pela DIGIMEC, para resolver de forma definitiva um problema comum em máquinas industriais: detectar imediatamente a interrupção total ou parcial do circuito de aquecimento através da supervisão da corrente de carga. A queima de uma resistência, entre várias ligadas em paralelo, diminui a potência total de aquecimento, o que acarreta falha no controle final da temperatura. Frequentemente tal fato não é percebido de imediato pelo operador da máquina, comprometendo assim, a qualidade do produto final ou em certos casos até mesmo causando a quebra da máquina. Em seladoras de embalagens evita a perda de produto e da própria embalagem.

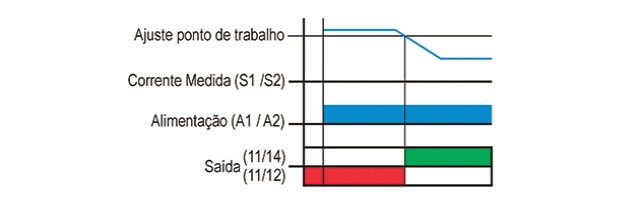

Enquanto o circuito de aquecimento estiver energizado, o detector compara o valor de corrente ajustado, com o valor medido pelo transformador IDT. Se o valor da corrente cair abaixo do valor ajustado, seu contato de saída passará para a posição de trabalho. Enquanto o circuito de aquecimento estiver desenergizado a atuação do detector será inibida.
Alimentação (-15% +10%) | 110, 220, 380 ou 440 Vca (especificar) |
Frequência da rede | 50 - 60 Hz |
Consumo | 3 VA (aproximadamente) |

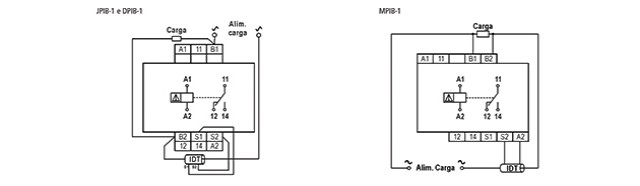

Entrada | Transformador de corrente IDT 80A (Fornecido separadamente) |
Faixa de medição | 0,5 a 80 A máximo |
Tempo mín de pulso para supervisão | 80 ms |
Tempo de estabilização térmica | < 30 min. |
Histerese (fundo de escala) | < 2% |
Precisão da escala (fundo de escala) | 2% |
Precisão de repetibilidade | 2% |
Relés de saída | 5 Amp 250Vac máx. carga resistiva – reversível |
Material dos contatos | AgCdO |
Vida útil dos contatos | Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
Temperatura Ambiente | De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
Umidade relativa de trabalho | 20 a 90 % sem condensação |
Material da caixa | Termoplástico |
Terminais de saída | Parafusos com alojamento fixo |
Grau de proteção da caixa | IP 51 |
Grau de proteção nos terminais | IP 20 |
Capacidade dos terminais | Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |

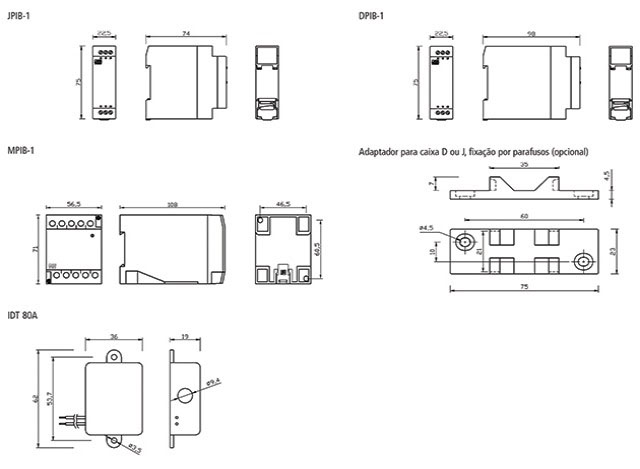

Fixação caixas | Trilho DIN 35 mm ou parafusos (com acessório para caixa J e D) |
Fixação IDT 80A | Parafusos |
